資源・環境問題がますます重要になっている今日。社会環境を守るための汚水処理施設に対する要求はますます大きくなっています。
協栄工業株式会社は、水処理施設の前処理機器メーカーとして昭和55年に創業し、これまでに500箇所以上に納入して参りました。弊社の機械は、水処理の前処理として稼動しており、水処理に悪影響を及ぼす「し渣」「砂」などを除去し、後段の水処理を正常に運転するための重要な役割を担っています。

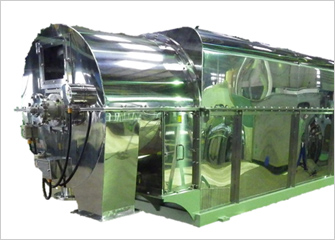

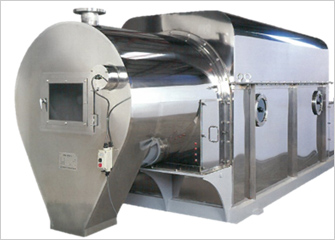

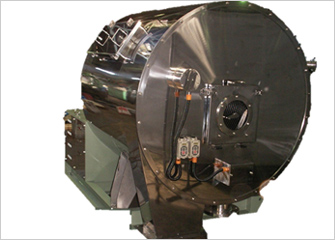

ドラムスクリーン（固液分離機）
KSLB（細目スクリーン）
KSL（細目スクリーン）
KSD（粗目スクリーン）
- 用途
-
下水、し尿・浄化槽汚泥、工場排水等を水処理工程に送る前に、この機械内部の回転したスクリ－ンを通過させることにより水処理工程に悪影響を及ぼす「し渣（ゴミ）」を分離する装置です。
スクリ－ンの目幅は目的によって様々なサイズ(0.7～7mm)に設定可能です。 - 特徴
-
確実な除去性能
弊社独自のスクリ－ン構造（ウェッジワイヤ）により、目詰りしにくく、安定した「し渣」の除去が可能です。
シンプルな構造
シンプルな機械構造によって、メンテナンス性に優れています。
優れた耐久性
装置の主要部分（接液部分）はステンレス鋼を使用し、内面には防錆塗装を実施していますので、耐久性に優れています。
豊富な機種
処理対象に応じ様々な目幅のスクリーンを設定可能です。
スペース性に優れたKSLB型、処理量が大きなものに適したKSL型、粗目の処理に適したKSD型等から選定できます。目詰まり対策
油脂分が多い汚水の場合、スクリーンの目詰まりの原因となります。その目詰まりを防止する為各種オプションを御用意しております。（空気洗浄装置、温水洗浄装置、アルカリ洗浄装置etc.）
前処理参考フロ－
処理能力
KSLB
| KSL B5型 | KSL B10型 | KSL B15型 | KSL B20型 | KSL B40型 | |
|---|---|---|---|---|---|
| 処理 能力 |
5㎥/h | 10㎥/h | 20㎥/h | 30㎥/h | 40㎥/h |
| 回転数 | 16rpm（可変） | ||||
| 電動機 | 0.4kW×4P | 0.75kW×4P | |||
| 変速機 | 1:4 | ||||
| 重量 | 400kg | 800kg | 900kg | 1,000kg | 1,100kg |
KSL
| KSL 2型 | KSL 3型 | KSL 4型 | KSL 5型 | |
|---|---|---|---|---|
| 処理 能力 |
20㎥/h | 30㎥/h | 40㎥/h | 50㎥/h |
| 回転数 | 16rpm（可変） | |||
| 電動機 | 1.5kW×4P | 2.2kW×4P | ||
| 変速機 | 1:6 | |||
| 重量 | 1,700kg | 1,800kg | 1,950kg | 2,500kg |
KSD
| KSD 05型 | KSD 1型 | KSD 2型 | KSD 3型 | |
|---|---|---|---|---|
| 処理 能力 |
20㎥/h | 50㎥/h | 70㎥/h | 100㎥/h |
| 回転数 | 16rpm（可変） | |||
| 電動機 | 1.5kW×4P | 2.2kW×4P | ||
| 変速機 | 1:6 | |||
| 重量 | 1,700kg | 1,800kg | 2,200kg | 2,600kg |

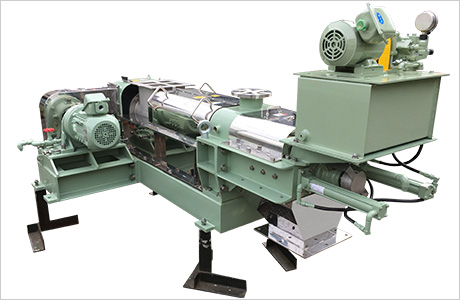

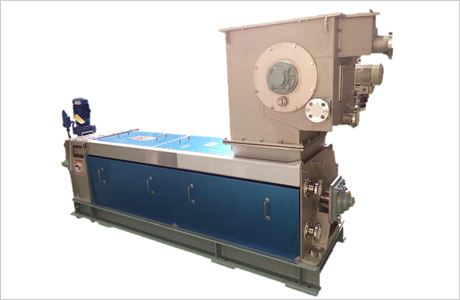

スクリュープレス（加圧脱水機）
用途
スクリーンなどで除去された「し渣」を連続脱水する装置です。
回転するスクリューでし渣が搬送されるうちに水分がケーシングのパンチング穴部より抜けて徐々に脱水されます。
最後に油圧で押し付けている抵抗体（ヘッドレジスター）により、さらに圧搾され脱水されたし渣が排出されます。
- 特徴
-
確実な除去性能
処理の際、テーパーがつけられたケーシングにより徐々に容積を小さくして確実に脱水を行います。排出部分では油圧によって押し付けられた抵抗体（ヘッドレジスター）により、さらに圧搾され脱水されたし渣が排出されます。
シンプルな構造
シンプルな機械構造にしていますので、メンテナンス性に優れています。
優れた耐久性
装置の主要部分（接液部分）はステンレス鋼を使用し、内面には防錆塗装を実施していますので、耐久性に優れています。
用途は豊富
下水処理場、し尿処理場はもちろん、その他の処理対象の脱水についても実績が豊富です。様々な脱水につきまして、お気軽にお問合せ下さい。下水道事業団仕様にも対応しております。
前処理参考フロ－
処理能力
| 型式 | KSP 05 | KSP 10 | KSP 20 | KSP 30 | KSP 40 |
|---|---|---|---|---|---|
| 処理 能力 |
500kg/h | 1,000kg/h | 2,000kg/h | 3,000kg/h | 4,500kg/h |
| 軸回転数 | 16rpm | 18rpm | |||
| 動力 | 2.2kW | 3.7kW | 5.5kW | 7.5kW | 11kW |
| 油圧ユニット | 0.4kW | ||||
| 重量 | 900kg | 1,100kg | 1,300kg | 1,800kg | 2,200kg |
特殊型（茶粕脱水用など）
| 型式 | KSP50型 | KSP80型 | ||
|---|---|---|---|---|
| 処理 能力 |
5,000kg/h | 8,000kg/h | ||
| 動力 | 5.5kW(インバータ) | 7.5kW(インバータ) | ||
| 油圧ユニット | 0.4kW | |||
| 重量 | 約2,850kg | 約3,000kg | ||

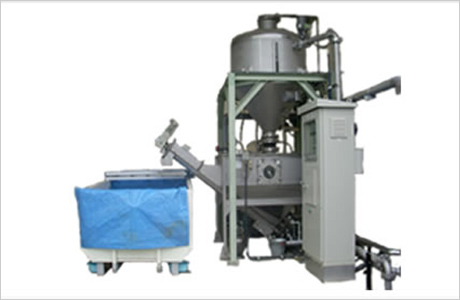

沈砂除去装置
用途
し尿処理場の投入汚水中に混入する土砂の除去に、協栄工業では『沈砂除去装置』をご提案いたします。除去作業中においては、身体や衣服を汚さないなど衛生面に配慮し、直径0.5mm以上の細砂を除去する高い信頼性と自動運転による無人作業を実現しています。
- 特徴
-
衛生的
完全密封され洗浄・分別・排出を行う為、身体や衣服を汚しません。又、砂類は洗浄水により繰り返し洗浄されますので、汚物が綺麗に除去され臭気もほとんどありません。
高い信頼性
直径0.5mm以上の細砂の殆んどを除去できるので後段の処理施設への砂の影響を最大限防止することが出来ます。（尚、目開き設定についてはご相談下さい。）
作業が容易
作業開始から終了まで約2時間で終了できます。
現場操作盤による自動運転により無人での作業が行えます。

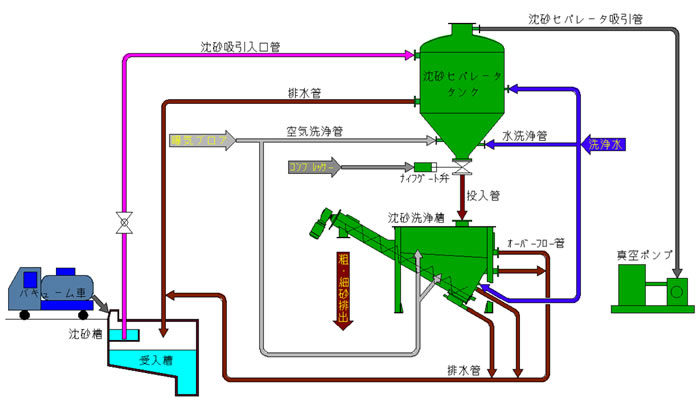

沈砂除去装置参考フロー

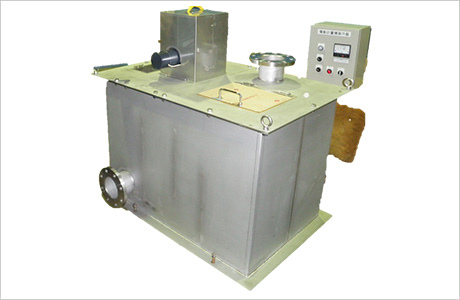

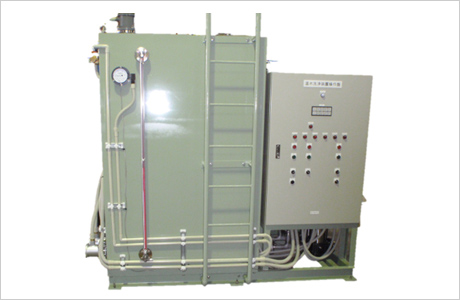

温水洗浄装置
用途
本装置は、ドラムスクリーンやスクリュープレスの、油分付着による目詰まりを解消するため、温水を高圧で送り出し、洗浄を行うためのものです。
- 特徴
-
任意の温度に設定できる
設置されている温度計のセンサーを変更することで、任意の温度でヒーターのON-OFFが出来ます。
自動運転が可能
温水洗浄装置の制御は、付属の制御盤にて行います。
ヒーターは温度制御によるON-OFF運転。
給水はレベルセンサーによる自動給水。
洗浄ポンプは外部からの運転信号による運転で、自動運転が可能です。優れた耐久性
タンク本体、ヒーターはステンレス製で製作しますので、耐久性に優れています。
ただし、ヒーターの寿命は水質によって変わります。（注1）省エネ・安全設計
温水タンク、配管は保温されていますので熱損失を抑えます。
レベルを検知しているので、空焚きやポンプの空運転の心配がありません。タンク容量は任意に設定
タンク容量は、ご希望に応じて400～2,000L（標準仕様）で設定出来ます。その他のご希望がございましたら、お問合せ下さい。
翌日までに準備完了
当日、温水洗浄を実施した後、制御盤にある「強制給水」スイッチを押すと「満水」まで給水され、翌日までに温水を作ることが出来ます。また、深夜電力を利用することも可能です。
（注1） ヒーターの寿命は、使用する水の水質に大きく影響を受けます。
カルシウム、アルカリ度、塩化物イオンなどが高い水を使用する場合は、お問合せ下さい。

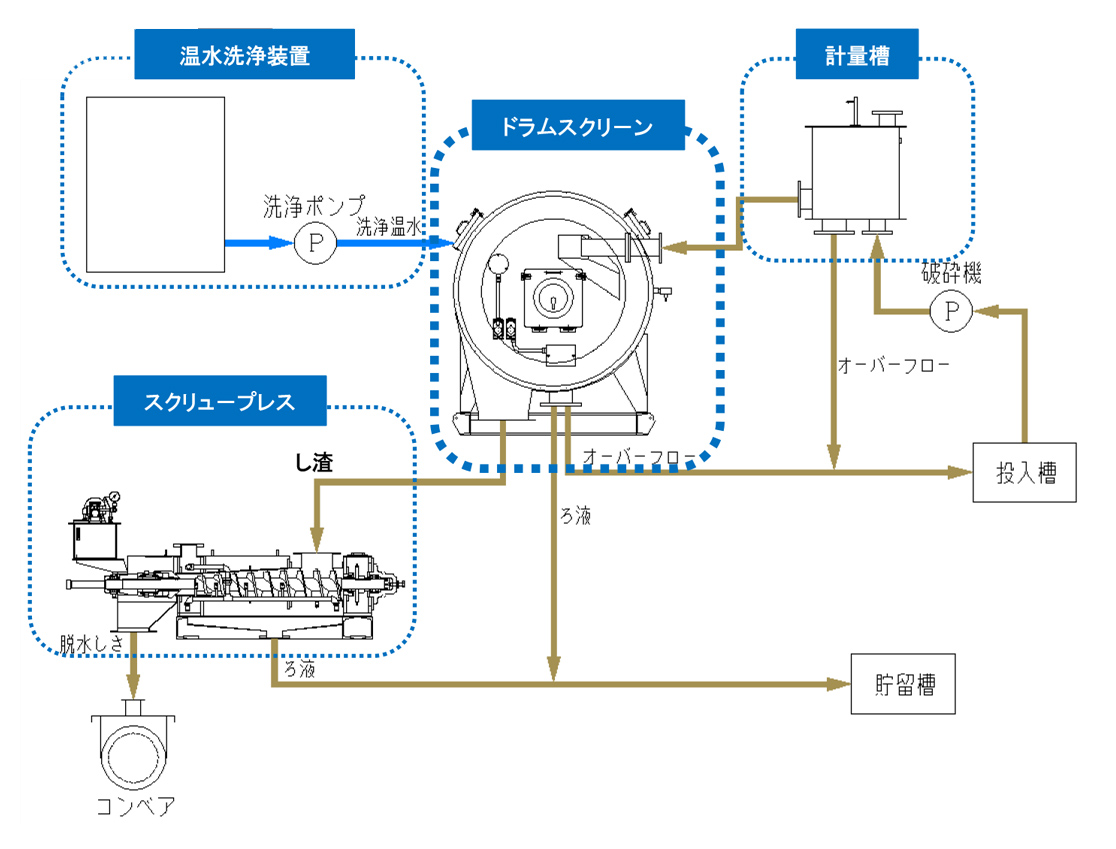

前処理参考フロ－

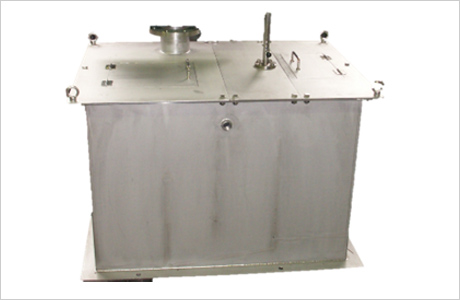

計量槽
電動計量槽
用途
電動計量槽は、破砕機（投入ポンプ）から供給される原水の、投入初期に発生するスクリーンのオーバーフロー現象を抑えるため、自動的に流量「0」→設定流量に変化させながら運転することが出来ます。
- 特徴
-
バルブ操作の手間を省ける
破砕機（投入ポンプ）に連動し、自動で「0」から流量を増やすので、投入初期のバルブ操作による流量調整の手間を省けます。
任意の流量に設定
流量調整は、付属制御盤のツマミで任意の流量に設定出来ます。
運転中の濃度変動にも素早く対応できます。オーバーフローを検知
オーバーフローを検知すると、破砕機（投入ポンプ）を止め、スクリーンへの供給を停止し堰を「0」の待機状態に戻し、次の運転に備えることが出来ます。
見やすい流量表示計
制御盤には見やすい流量表示計が付いています。
遠隔操作が可能
監視用カメラと併用すれば、離れた操作室から遠隔操作が可能です。
手動計量槽
用途
手動計量槽は、堰と連動しているシャフトを上下することにより、流量を変化させることが出来ます。材質はステンレスを使用しておりますので、腐食等による劣化が少なく、長くご使用頂けます。
汚泥脱水機（FKCスクリュープレス）
用途
協栄工業株式会社は、水処理施設の前処理機器専門メーカーとして、これまでにし渣脱水機を主体に500箇所以上で納入して参りました。汚泥脱水機につきましては、実績豊富な富国工業株式会社と技術提携し、幅広い汚泥に使用できるスクリュープレス脱水機をご提供致します。
- 特徴
-
最適設計！
様々な処理対象物に対し、ノウハウがあります。
そのノウハウを活かして、1台1台最適な設計・製造を行います。安定した低含水率運転！
高分子凝集剤、無機凝集剤の最適な選定により、安定した低含水率運転が可能となります。
脱水機前段に濃縮機を採用！
脱水機の前段に濃縮機を設置することで、さらなる処理の安定化と低含水率化を可能とします。
様々な処理量に対応します！
小型の脱水機から大型のものまで、幅広い処理量をカバーできるラインナップを揃えております。
その他、コンベア、ホッパなどのプラント機器も設計・製造を行っています。
お気軽にお問合せ下さい。

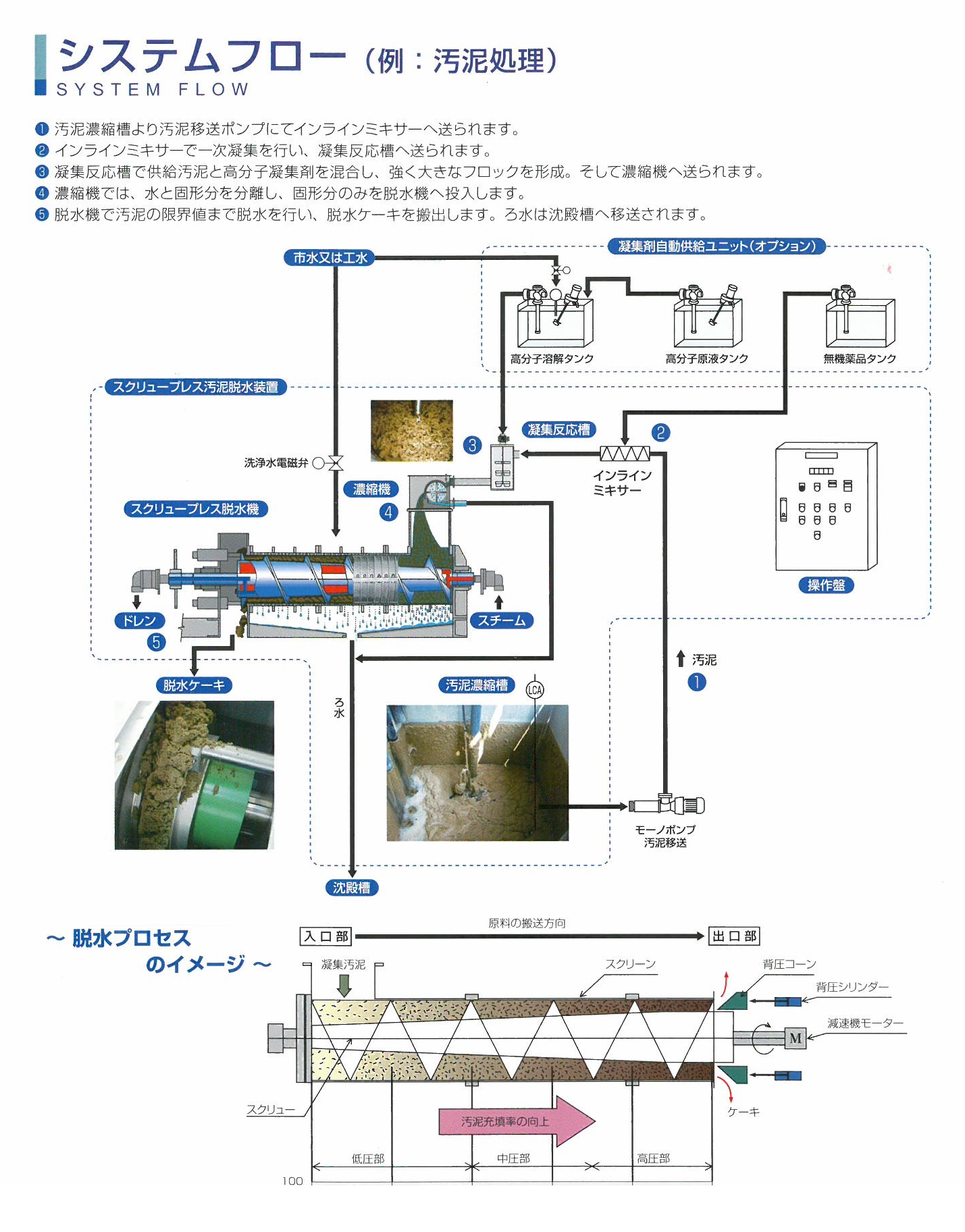

システムフロー（例：汚泥処理）
